一、設備描述：

全自動不銹鋼封頭管件超聲波清洗機主要由兩個超聲波清洗槽、兩個鼓泡清洗槽、一個風刀切水槽、一個熱風干燥槽組成。配備有：儲液槽、過 濾循環裝置、一套全自動機械手、抽氣裝置、整機監控系統、加熱系統、超聲波系統、電器控制系統等，整機清洗部分為全封閉結構，裝有可拆 卸的觀察檢修門,具體見下表整機清洗部分為全封閉結構，配平推式玻璃活動門,下半部為活動門板,后門板下部采用活動門板，外罩底部為不銹 鋼板封底,避免液體及異物掉落設備外部。設備內、外部環境（清洗劑的濃度）均能符合勞動保護的相關標準，以保證設備操作人員及其周圍工 作人員的身體健康。

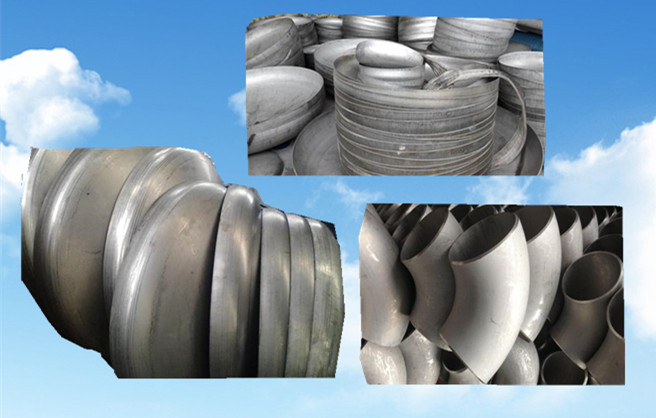

被清洗的不銹鋼封頭管件

二、清洗對象：

主要用于不銹鋼封頭、直管、彎管工件內外表面的脫脂處理和干燥。

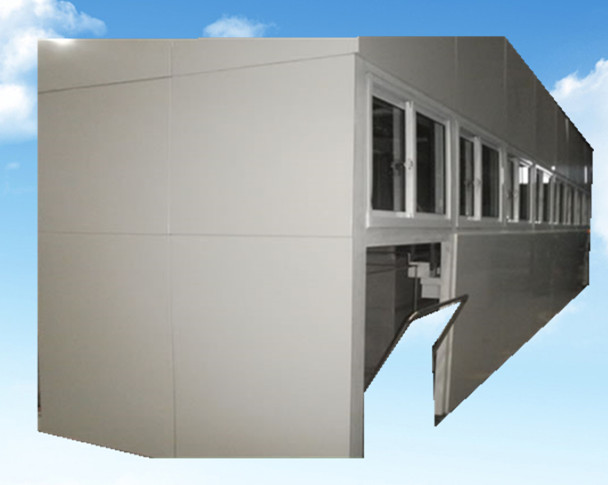

全自動不銹鋼封頭管件超聲波清洗機正面

三、主要技術參數：

1.內槽尺寸：、內凈尺寸：800mm×800mm×800mm（L×W×Hmm）

2.材料：選用韓國浦項SUS316L 2mm不銹鋼板制作，外貼保溫棉。

3.清洗節拍：3min～5min/筐

4.承載機構：承重：≥200Kg/籃。

5.傳動方式：一套由調速馬達控制的機械手傳動。

6.驗收標準：零件表面無粉塵、含油量不大于125mg/m2 ,不能劃傷工件表面；保證零件處理后完全干燥。

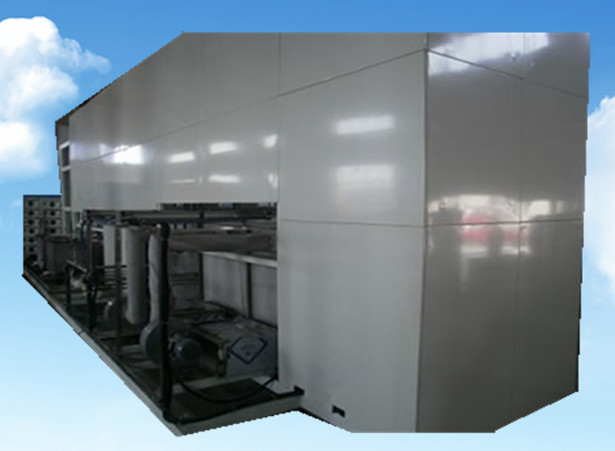

全自動不銹鋼封頭管件超聲波清洗機側面

四、清洗工藝：

自動進料 →1超聲波洗劑清洗 →2超聲波洗劑漂洗 →3鼓泡漂洗 →4鼓泡漂洗 →5風刀切水 →6熱風干燥 →7熱風干燥→自動出料

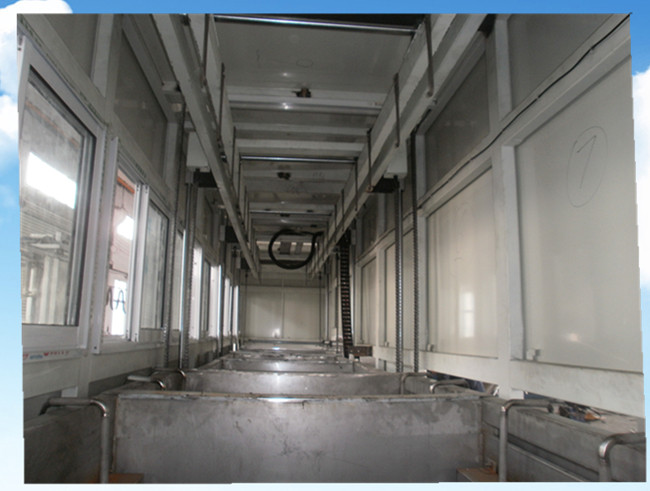

全自動不銹鋼封頭管件超聲波清洗機多臂機械手

五、PLC程控龍門多臂機械手系統：：

1.橫向運行速度：25M/min。

2.縱向提升速度：30Mmin。

3.額定承載重量不小于8×150Kg；=1200。

4.最大承載重量不小于8×200Kg；=1600。

5.儲液槽底部為傾斜結構，避免藏污納垢，并設掏渣口。

6.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

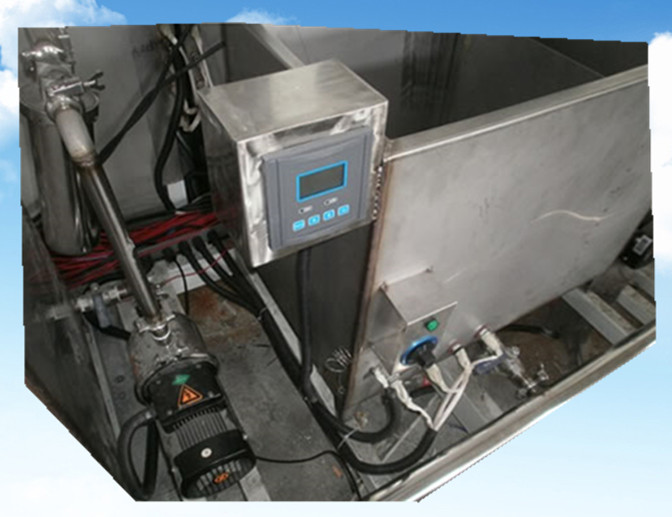

全自動不銹鋼封頭管件超聲波清洗機PH在線酸堿濃度檢測儀器

六、控制系統：

1.采用PLC可編程控制器控制全部操作過程，既可全自操作，也可手動操作。

2.各儲槽均裝液位控制器，液位過低控制均接入PLC，控制補液和加熱及泵浦,異常情況實現緊急停車，并設聲光報警。

3.設備兩端安裝緊急停車按鈕和報警裝置。

4.觸摸屏控制，所有泵浦、馬達、加熱、液位及氣動升降、平移系統等其狀態顯示在觸摸屏上。

5.配有獨立的配電柜，電路方面進行功能分塊，強電、弱電分塊，以便維護。

6.設備機構的急停按鈕有效、可靠，當機器發生異常時，按任意急停按鈕，保證設備各部分全部斷電

7.設備各電機和氣缸全部制動，機器各部分無人員手工復位操作時不會自動重啟。

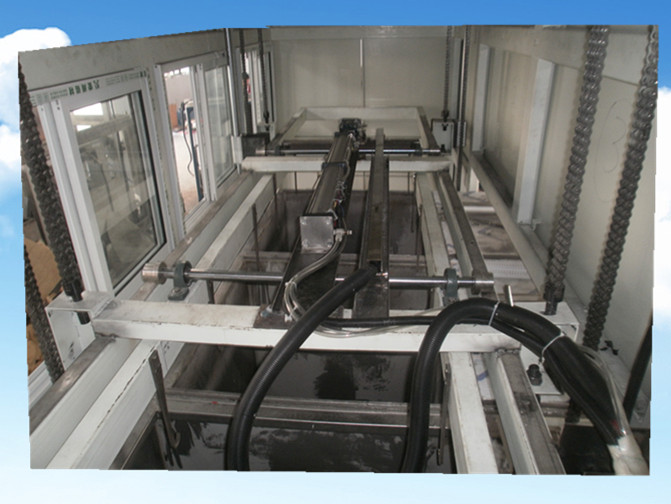

全自動不銹鋼封頭管件超聲波清洗機橫移系統

七、設備參考價格：

根據不同產品的清洗要求，最終設計技術方案不一致，發動機氣門高壓噴淋清洗機設備參考價格約46萬～66萬元。

常見問題

1.全自動超聲波清洗機由哪些部分組成？

答：全自動超聲波清洗機是由超聲波發生器、換能器、功能槽、加熱系統、進出料臺、機械手、機架、外罩和PLC電腦控制系統等組成。

2.全自動超聲波清洗機核心部件是什么？

答：全自動超聲波清洗機的核心部件主要是超聲波換能器、機械系統、電器控制系統。

3.超聲波清洗機的工作原理是什么？

答：超聲波清洗機的工作原理是電能轉化成機械能的一種高頻機械振動、或者說是超聲波的空化效應。

4.手動超聲波清洗機機和全自動超聲波清洗機有什么區別？

答：手動超聲波清洗機主要靠人工搬運清洗產品，而全自動超聲波清洗機就只需要人工上下料而已。

5.超聲波清洗機功率如何計算？

答：超聲波功率密度=發射功率（W）/發射面積（cm2）通�！�0.5～0.8～W/cm2，超聲波的功率密度越高，清洗效果越好。
