一、設備描述：

全自動半封閉汽車零部件清洗機清洗過程由電腦（PLC編程器）控制；清洗機主要由超聲波發生器、換能器、清洗槽、漂洗、浸油槽、熱風干燥槽 循環過濾系統、自動溫控加熱系統、熱風干燥系統、操作者將裝有工件的清洗籃放置在上料工位，龍門單臂機械手依次將清洗籃送往各工序段，對工件 進行一系列清洗、漂洗、浸油、瀝油、烘干、最后將清洗好的工件送到出料口，操作者在出口處將工件卸下，進行后續工作。

二、清洗對象：

用于清洗汽車零部件上的油污及其它污染物。

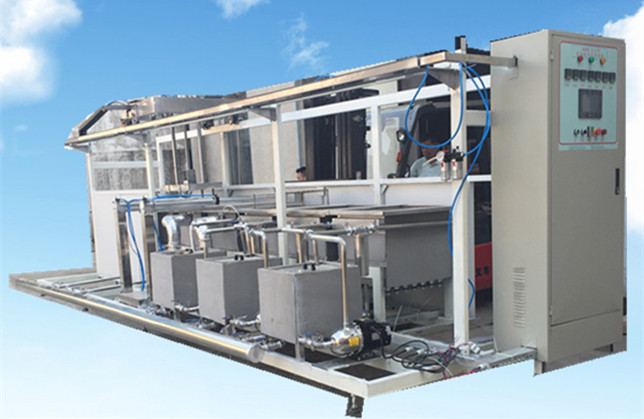

全自動汽車零部件超聲波清洗機正面

三、龍門單臂機械手：

1.龍門單臂機械手由橫向移動減速電機，及升降減速電機或汽缸運行組成。

2.橫向電機1HP，縱向電機1-1/2HP，機械臂采用日本三菱PLC可編程序控制器作全自動操作。

3.機械臂控制分為“人工”—“自動”兩種操作方式。

4.PLC+大屏幕人機界面，操作清晰，簡便，自動化程度高。

5.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

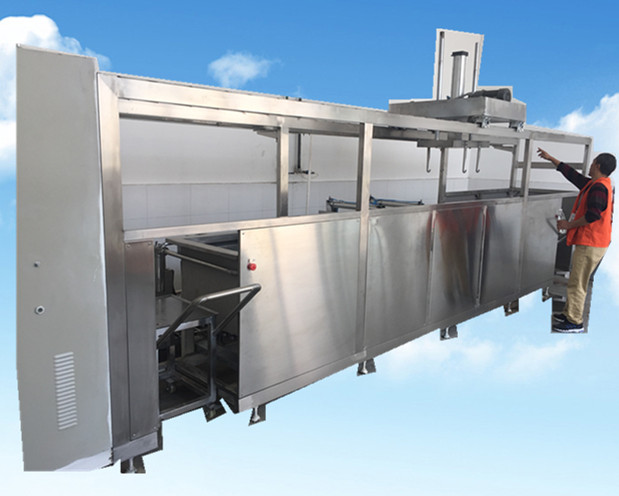

全自動汽車零部件超聲波清洗機側面

四、清洗工藝：

上料→超聲波粗洗→超聲波精洗→鼓泡漂洗→防銹浸油→瀝油槽→熱風干燥→熱風干燥→下料

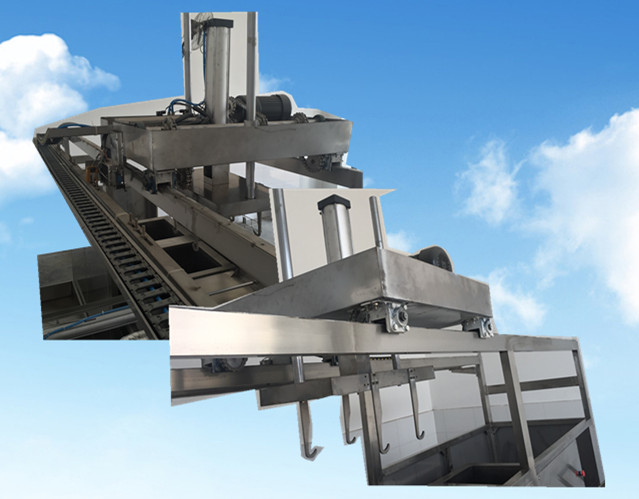

全自動汽車零部件超聲波清洗機龍門單臂機械手

五、設備特點：

1.使用環保型水基中性清洗劑、市水或純水等。

2.機內全自動完成工件移送、清洗、干燥、防銹工藝�？蛇x擇加裝特別設計旋轉+拋動機構，獲得徹底均勻清洗。

3.整體可設計為全封閉或者半封閉結構，簡單可靠，維護方便。

4.槽體全不銹鋼結構，耐酸耐堿，外形美觀大方、設置有清洗劑循環回收系統，降低生產成本。

5.設置液位控制系統，確保機器正常工作。設置快速熱風干燥系統，快速干燥工件。

6.機械手分自動/手動兩種控制方式，定位采用無接觸的接近感應開關，限位采用機械式行程開關。 每個循環后機械手自動歸零位。

全自動汽車零部件超聲波清洗機氣動門缸蓋系統

六、控制系統：

1.采用PLC可編程控制器控制全部操作過程，既可全自操作，也可手動操作。

2.各儲槽均裝液位控制器，液位過低控制均接入PLC，控制補液和加熱及泵浦,異常情況實現緊急停車，并設聲光報警。

3.設備兩端安裝緊急停車按鈕和報警裝置。

4.觸摸屏控制，所有泵浦、馬達、加熱、液位及氣動升降、平移系統等其狀態顯示在觸摸屏上。

5.配有獨立的配電柜，電路方面進行功能分塊，強電、弱電分塊，以便維護。

6.設備機構的急停按鈕有效、可靠，當機器發生異常時，按任意急停按鈕，保證設備各部分全部斷電

7.設備各電機和氣缸全部制動，機器各部分無人員手工復位操作時不會自動重啟。

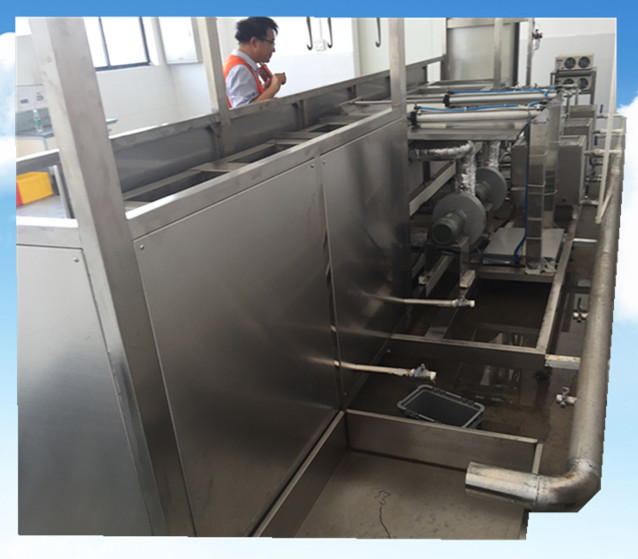

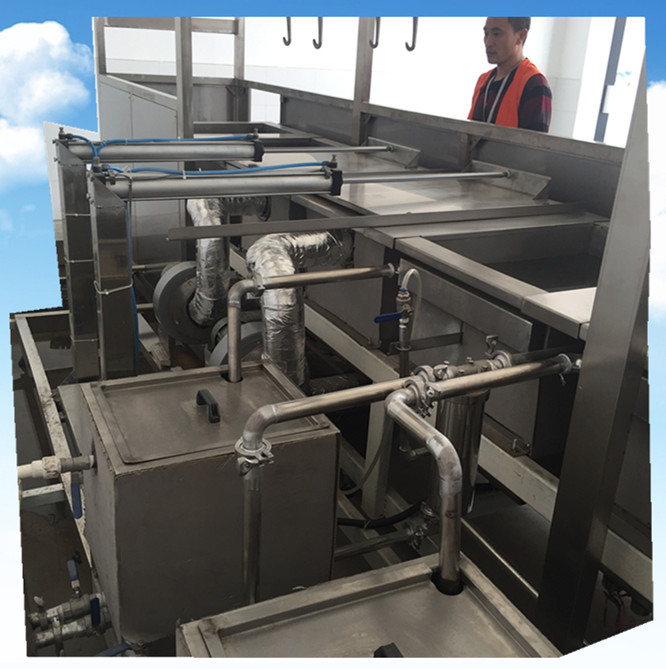

全自動汽車管路零件超聲波清洗機后部儲液槽

七、設備參考價格：

根據不同產品的清洗要求，最終設計技術方案不一致，全自動汽車管路零件超聲波清洗機參考價格約20萬～50萬元。

常見問題

1.全自動超聲波清洗機由哪些部分組成？

答：全自動超聲波清洗機是由超聲波發生器、換能器、功能槽、加熱系統、進出料臺、機械手、機架、外罩和PLC電腦控制系統等組成。

2.全自動超聲波清洗機核心部件是什么？

答：全自動超聲波清洗機的核心部件主要是超聲波換能器、機械系統、電器控制系統。

3.超聲波清洗機的工作原理是什么？

答：超聲波清洗機的工作原理是電能轉化成機械能的一種高頻機械振動、或者說是超聲波的空化效應。

4.手動超聲波清洗機機和全自動超聲波清洗機有什么區別？

答：手動超聲波清洗機主要靠人工搬運清洗產品，而全自動超聲波清洗機就只需要人工上下料而已。

5.超聲波清洗機功率如何計算？

答：超聲波功率密度=發射功率（W）/發射面積（cm2）通�！�0.5～0.8～W/cm2，超聲波的功率密度越高，清洗效果越好。
