全自動全封閉導管超聲波酸洗設備

產品名稱：

全自動全封閉導管超聲波酸洗設備

產品型號：

TM-6096TKC

一、設備描述：

全自動全封閉導管自動酸洗設備清洗過程由三菱PLC及工控機控制，設備由6個工位組成；（每個工位具有單獨設定時間及任意工位選擇功能）分別為1個 超聲波堿洗槽、1個噴淋槽、1個酸洗槽、1個噴淋槽、1個超聲波槽、1個真空干槽及兩套上下料機構組成；本機清洗過程為全自動，人工操作簡單，只需 操作者將裝有工件的洗籃放到上料機構工位，單臂機械手自動將洗籃依次送入各工序段，對工件逐次進行超聲波堿洗、噴淋漂洗、酸洗、噴淋清洗、超 聲波清洗、真空干燥等處理后，將處理好的工件自動下放到下料機構上，由人工將其卸下即完成整個清洗過程。每道工序都由PLC自動控制，本設備具 有清洗速度快、生產效率高、清洗效果好、環保程度高，使用方便等特點，本設備還具有外形美觀，結構合理，是現代化生產的必備設備之一。

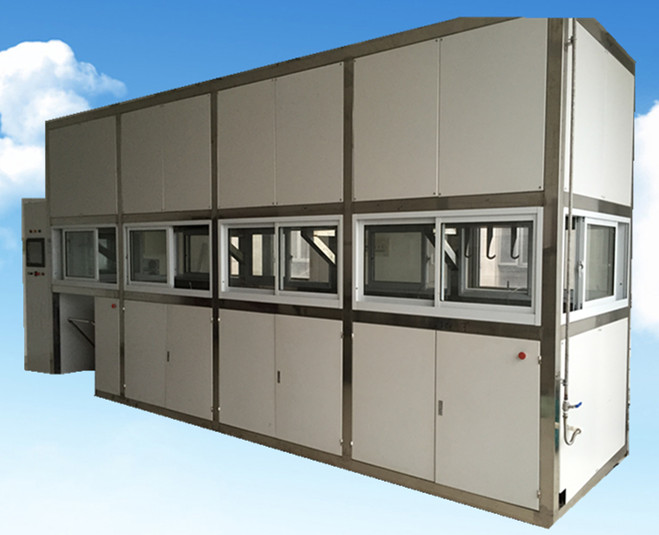

全自動導管超聲波酸洗設備正面

二、清洗對象：

鈦合金導管零件氬弧焊接或電子束焊前的酸洗。

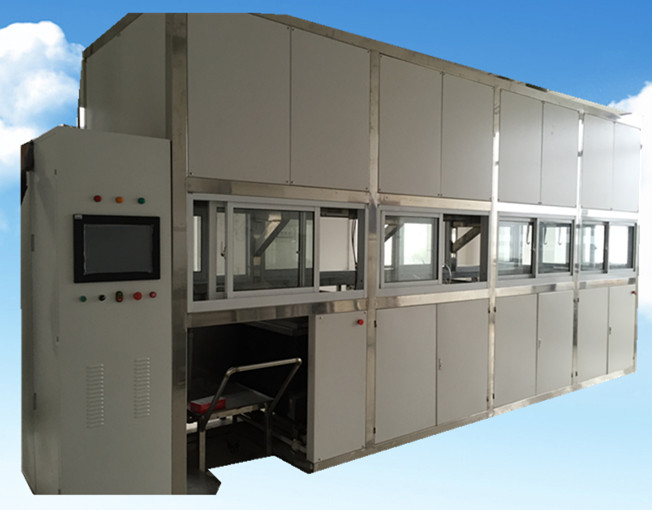

全自動導管超聲波酸洗設備側面

三、輸送形式：

重載不銹鋼材質鏈條+內嵌履帶；輸送載荷：200公斤/米/雙通道。

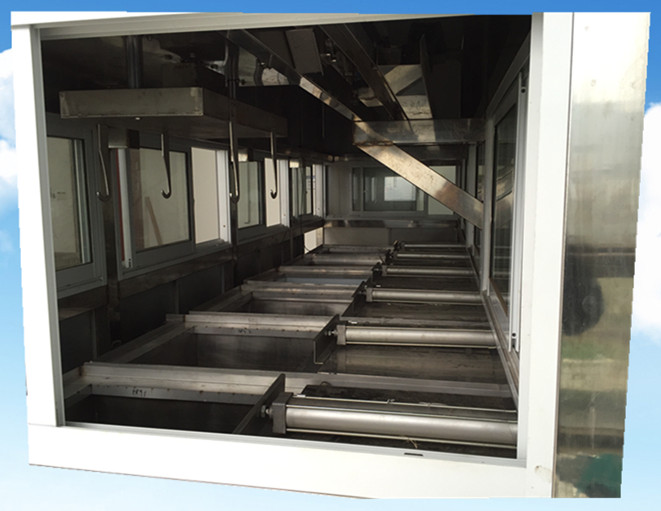

全自動導管超聲波酸洗設備SMC氣缸缸蓋

四、清洗工藝：

人工上料→超聲波清洗→噴淋漂洗→酸洗→噴淋漂洗→超聲波漂洗→熱風干燥→下料。

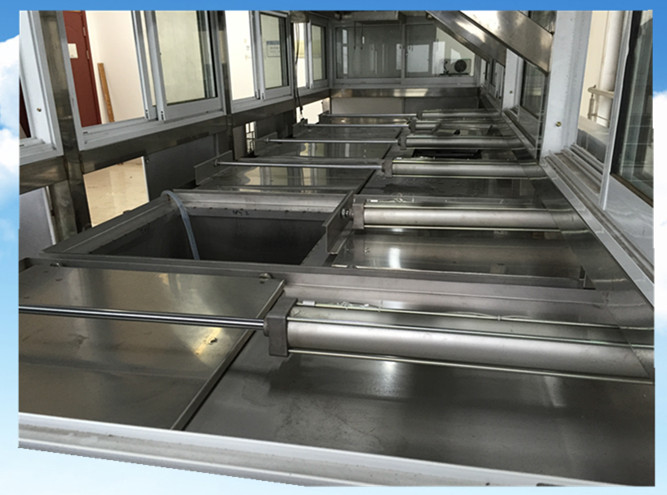

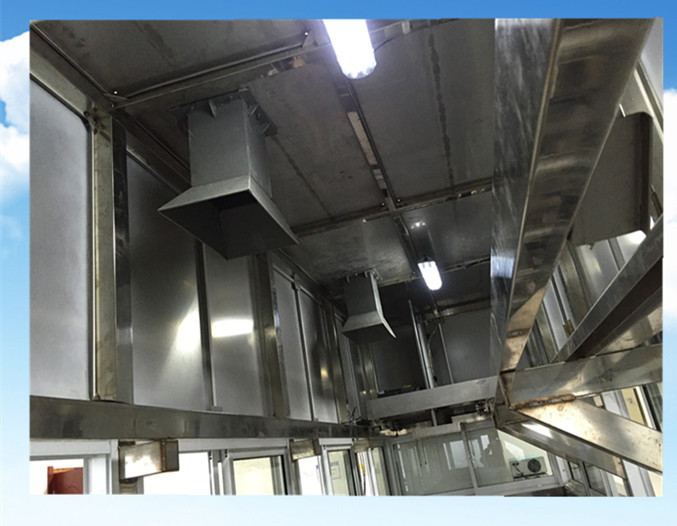

全自動導管超聲波酸洗設備內部
