全自動蠟?zāi)Ｇ逑礄C(jī)價格12.8萬

產品名稱：

全自動蠟?zāi)Ｇ逑礄C(jī)價格12.8萬

產品型號：

TM-4000系列

一、設備描述：

全自動蠟?zāi)Ｇ逑礄C(jī)主程序使用日本三菱PLC+三菱變頻器，低壓電器、繼電器采用施耐德、歐姆龍品牌；全自動蠟?zāi)Ｇ逑礄C(jī)工作描述：裝料工位人工上料 →機械手平移至第1槽上方→機械手下移至選定高度→機械手在第1槽內上下抖動清洗→機械手上升至第1槽上方→機械手上下抖動3-5次→機械手平移至 第2槽上方→機械手下移至選定高度→機械手在第2槽內上下抖動清洗→機械手上升至第2槽上方→機械手平移至第3槽上方→機械手下移至選定高度→機 械手在第3槽內上下抖動清洗→機械手上升至第3槽上方→機械手平移至第4槽上方→機械手下移至選定高度→機械手在第4槽內上下抖動清洗→機械手上 升至第4槽上方→機械手返回卸料工位→人工卸料。

二、人工裝卸料要求：

操作工可輕松轉動清洗盤，轉至需要裝夾或卸載模組的工裝位置，人工裝滿11串蠟?zāi)Ｄ＝M所需時間≤55S，卸載11串蠟?zāi)Ｄ＝M到周轉車所需時間≤55S。

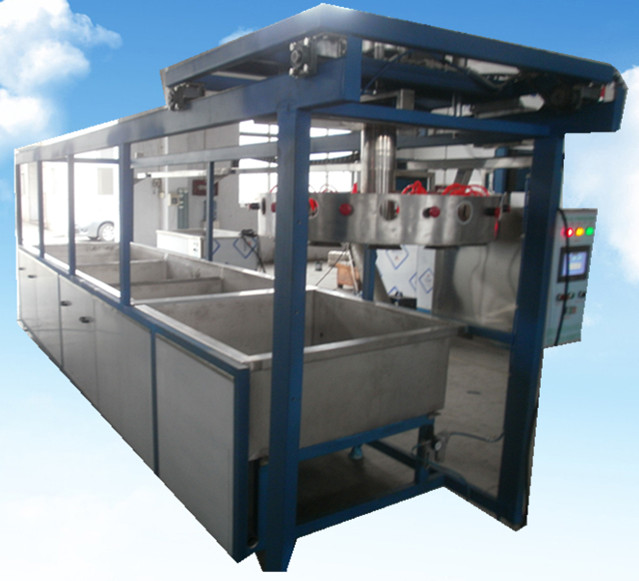

全自動蠟?zāi)Ｇ逑礄C(jī)正面

三、主要技術參數：

1.外形尺寸≤Ø200mm的蠟?zāi)＝M數，清洗盤可以裝載11串蠟?zāi)Ｄ＝M，即11個工裝。

2.上下抖動清洗速度要求：完成上下5次抖動時間≤7S。

3.在清洗盤裝夾11串模組、每班實際工作時間7小時的情況下，滿足清洗數量≥1100串。

4.每一個工裝由品牌氣缸、手動氣動閥、工件活動夾具組成，操作者通過氣動閥控制夾具的夾緊與松開；轉盤由不銹鋼材料加工成，保證足夠強度。

5.機械手系統平移采用齒輪、齒條+臺灣成邦電機驅動；提升采用日本SMC氣缸及組件，帶3組磁性感應開關。

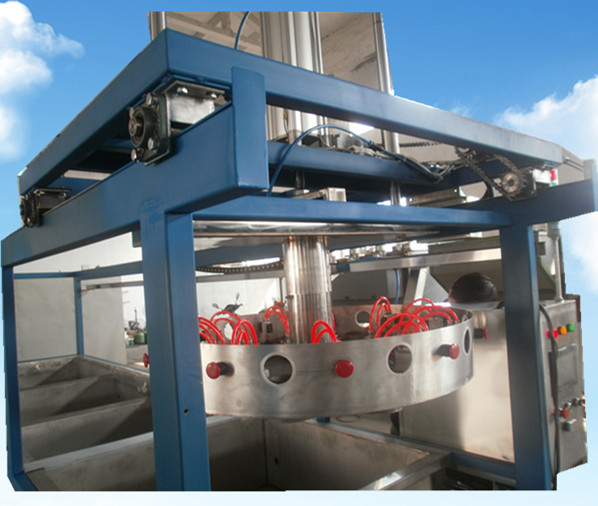

全自動蠟?zāi)Ｇ逑礄C(jī)側面

四、清洗工藝：

上料臺人工上料→過度段→超聲波清洗→過度段→噴淋漂洗→過度段→壓縮空氣吹水→過度段→下料臺人工下料

全自動蠟?zāi)Ｇ逑礄C(jī)氣動夾盤

五、控制系統：

1.采用PLC可編程控制器控制全部操作過程，既可全自操作，也可手動操作。

2.清洗機裝卸料工位的操作面板上有三色工作燈，綠燈為工作狀態，黃燈為停止?fàn)顟B(tài)，紅燈為故障狀態，紅燈時有聲音報警。

3.設備兩端安裝緊急停車按鈕和報警裝置。

5.配有獨立的配電柜，電路方面進行功能分塊，強電、弱電分塊，以便維護。

六、設備參考價格：

根據不同產品的清洗要求，最終設計技術方案不一致，通過式螺絲超聲波清洗機設備參考價格約13萬～36萬元。
